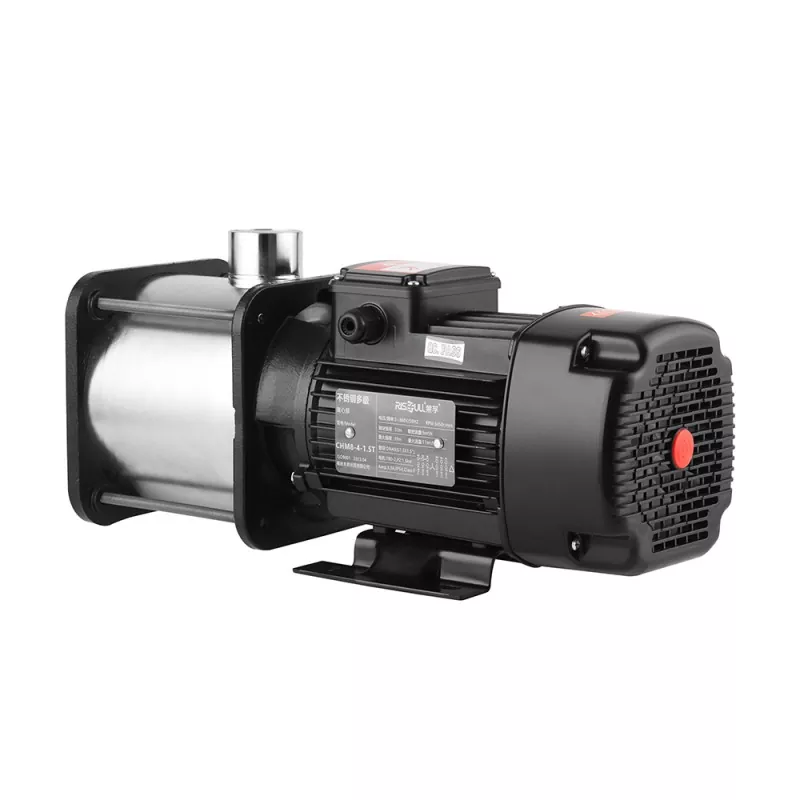

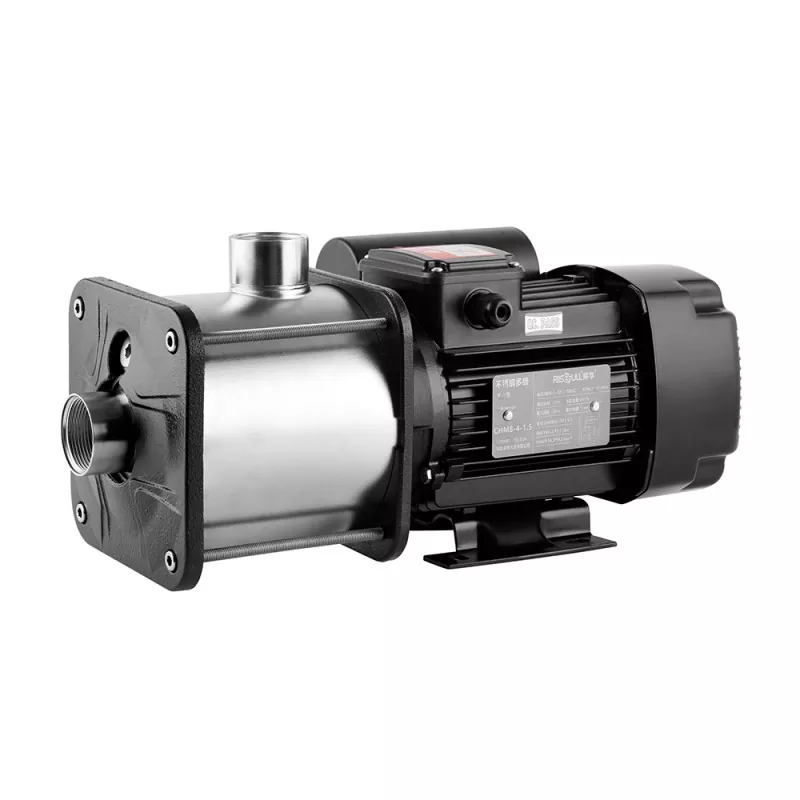

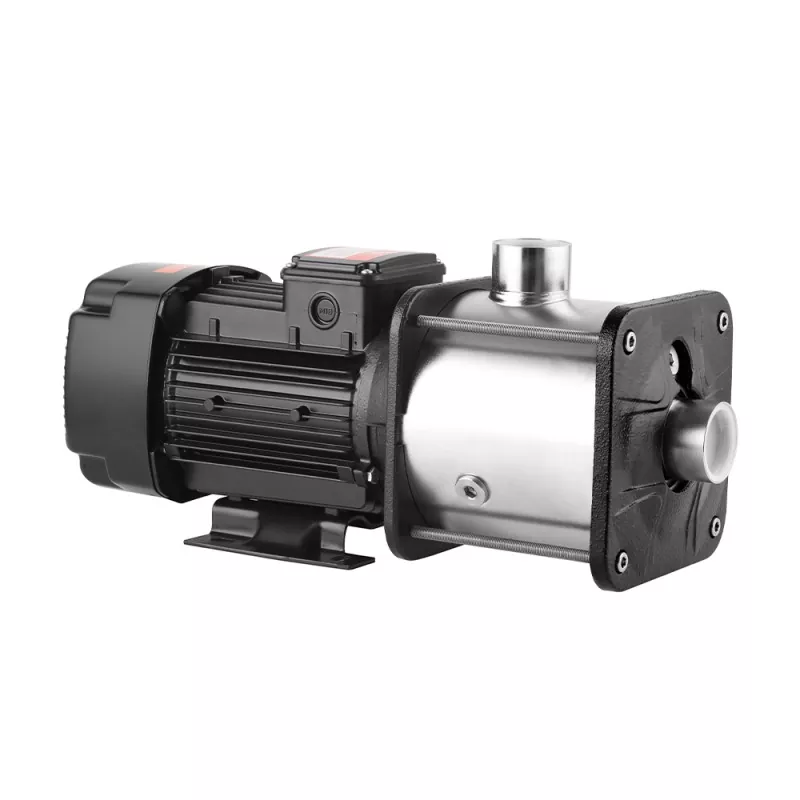

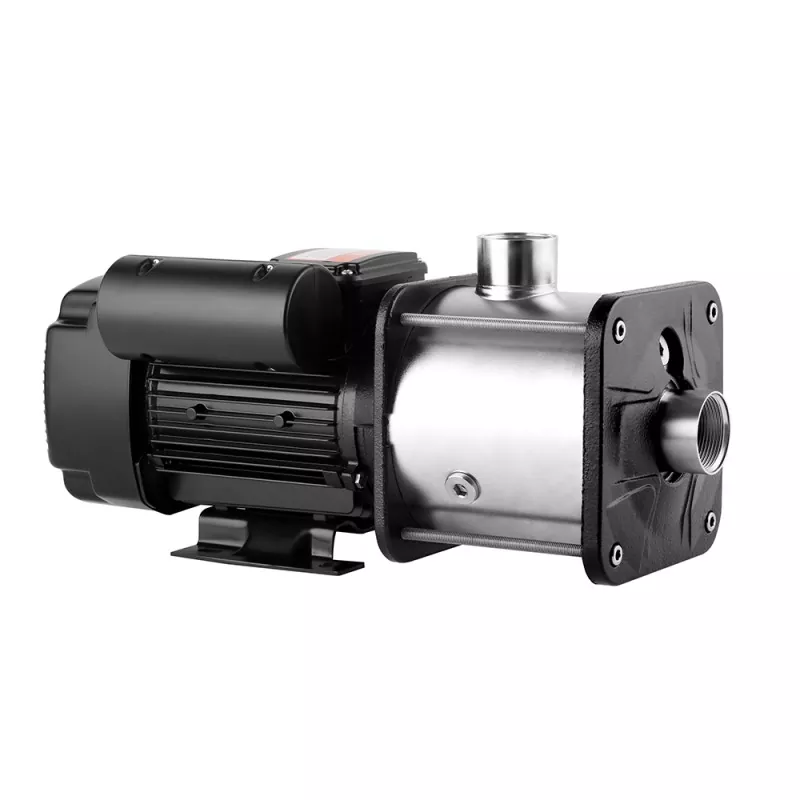

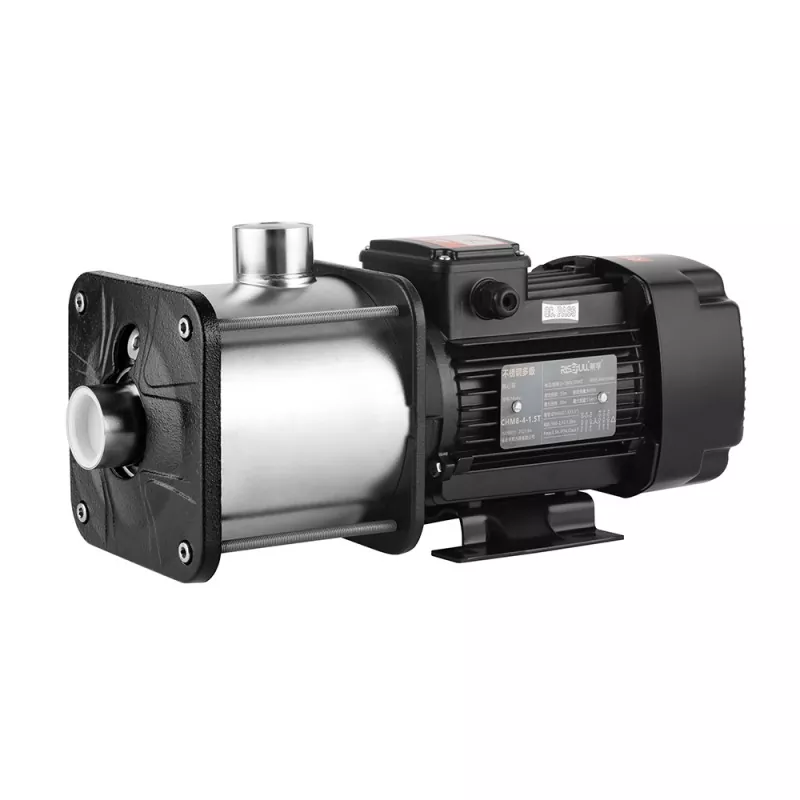

Feito de aço inoxidável de alta qualidade, o CHM-12 é excepcionalmente durável e resiste à corrosão mesmo em ambientes agressivos. Seu motor potente e design de impulsor de última geração garantem máxima eficiência, proporcionando altas vazões e pressão, ao mesmo tempo que minimiza o consumo de energia.
Equipada com múltiplos estágios, a Bomba de Água Multiestágio é capaz de gerar alta pressão e possui uma ampla gama de aplicações, desde tratamento de água até processamento industrial. Ele pode suportar temperaturas de líquidos que variam de -15 a 120°C, tornando-o adequado para diversas indústrias, como química, farmacêutica e de processamento de alimentos.
O design compacto e os recursos fáceis de instalar do CHM-12 o tornam a escolha ideal para operações grandes e pequenas. A bomba também é super silenciosa, proporcionando um ambiente de trabalho confortável sem incomodar os outros trabalhadores.
1. Sistema de resfriamento de ar condicionado e sistema HVAC
2. Tratamento de Água: Limpeza e Filtragem de Água
3. Sistema de abastecimento de água: Fornecimento de gasodutos e reforço de construção
4. Indústria Pesqueira e Agricultura: Aquicultura, irrigação por aspersão agrícola e irrigação por gotejamento
|
Modelo |
Poder kW |
Fluxo máximo m³/h |
Cabeça máxima m |
Ponto avaliado (Fluxo @ Cabeça) |
Impulsor Quantidade |
|
CHM12-2 |
1.2 |
17.5 |
25 |
12m³/h@19m |
2 |
|
CHM12-3 |
1.8 |
17 |
37 |
12m³/h@26m |
3 |
1. Temperatura do líquido: -15~105°c
2. Temperatura ambiente máxima: +45°C
3. Pressão Máxima: 10 Bar
4. Propriedades Físicas Médias:
● Água limpa ou líquido de água semelhante (sem fibra, suspende sólido≤3% e diâmetro≤2mm)
● Líquido anticongelante (componente principal: glicol)
● Líquido levemente corrosivo (PH 5-9)
● A borracha de vedação da bomba é EPDM (não pode ser usada para fornecer o ÓLEO MINERAL)
5. Se a altitude for superior a 1000 metros e a viscosidade do meio for superior à da água limpa, é necessário aumentar a margem da bomba d'água para evitar o superaquecimento do motor.
|
Não. |
Componentee |
Material |
Não. |
Componentee |
Material |
|
|
01 |
Parafuso |
SUS201 |
21 |
Protetor contra queda |
NBR |
|
|
02 |
Parafuso de drenagem |
AISI304 |
22 |
Parafuso |
SUS201 |
|
|
03 |
Anel de vedação |
EPDM |
23 |
Suporte |
HT200 |
|
|
04 |
Tampa do corpo da bomba |
HT200 |
24 |
Consequência |
||
|
05 |
Corpo da bomba |
AISI304 |
25 |
Rotor |
Eixo de soldagem com AISI304 |
|
|
06 |
Porca de capa |
AISI304 |
26 |
Motor |
||
|
07 |
Manga de localização da fase final |
AISI304 |
27 |
Placa Terminal |
PBT |
|
|
08 |
Difusor de entrada |
AISI304 |
28 |
Arruela de caixa terminal |
NBR |
|
|
09 |
Impulsor |
AISI304 |
29 |
Caixa de terminais |
Alumínio |
|
|
10 |
Manga de eixo de aço de tungstênio |
Aço de tungstênio |
30 |
Parafuso |
||
|
11 |
Manga do eixo |
AISI304 |
31 |
Parafuso |
||
|
12 |
Difusor de Suporte |
AISI304 |
32 |
Guia de cabo |
PP |
|
|
13 |
Manga do eixo |
AISI304 |
33 |
Suporte Inferior |
||
|
14 |
Difusor |
AISI304 |
34 |
Parafuso |
||
|
15 |
Manga de localização do primeiro estágio |
AISI304 |
35 |
Arruela de pressão |
||
|
16 |
Difusor Oulet |
AISI304 |
36 |
Contracapa |
HT200 |
|
|
17 |
Junta plana |
AISI304 |
37 |
Fã |
||
|
18 |
Selo Mecânico |
Grafite +SIC |
38 |
Capa do ventilador |
PA6 |
|
|
19 |
Anel de vedação |
EPDM |
39 |
Logotipo de borracha |
Silicone |
