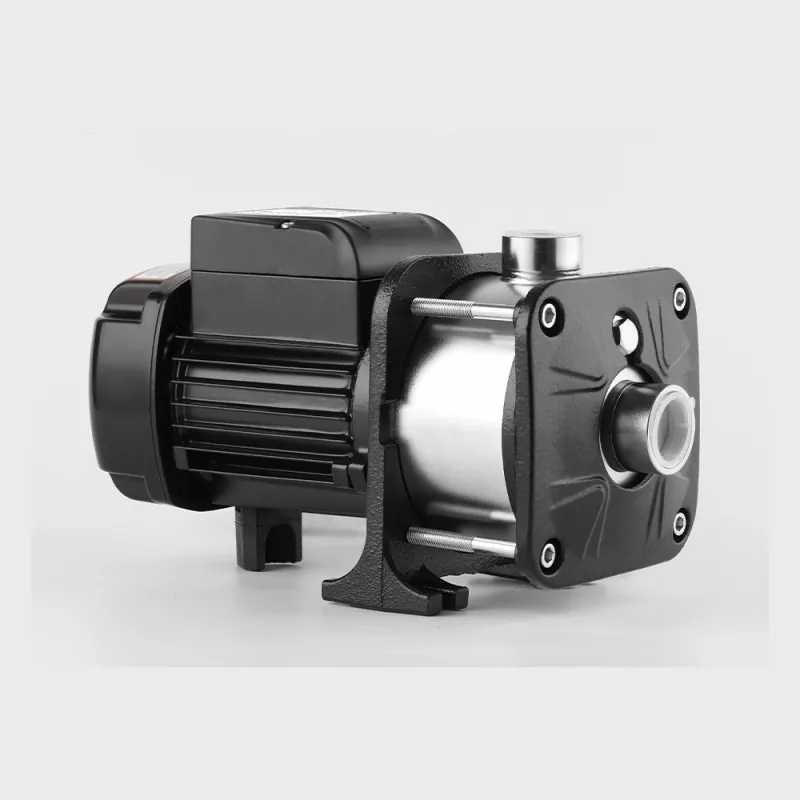

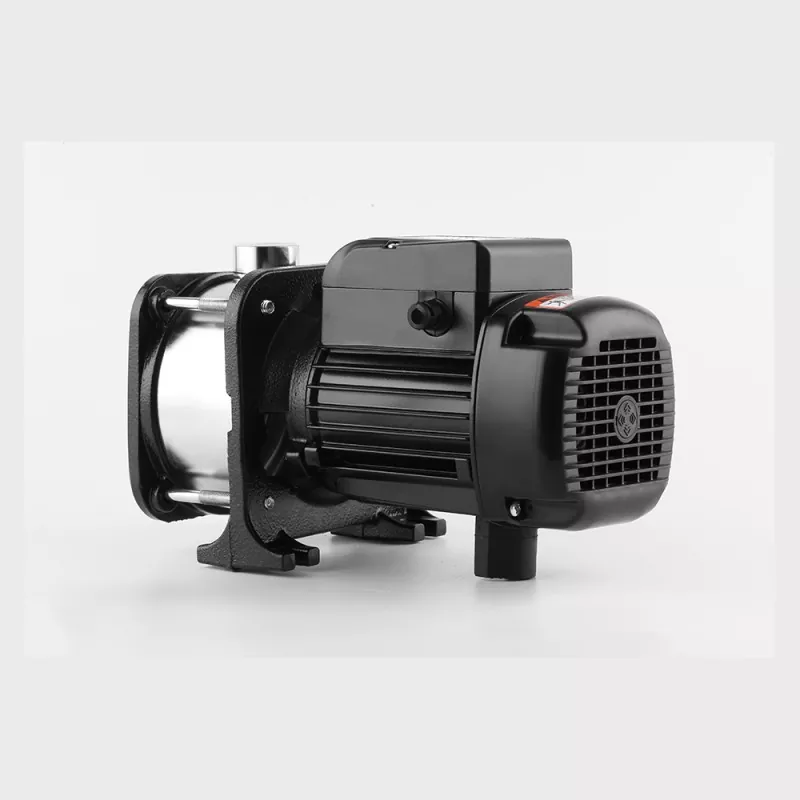

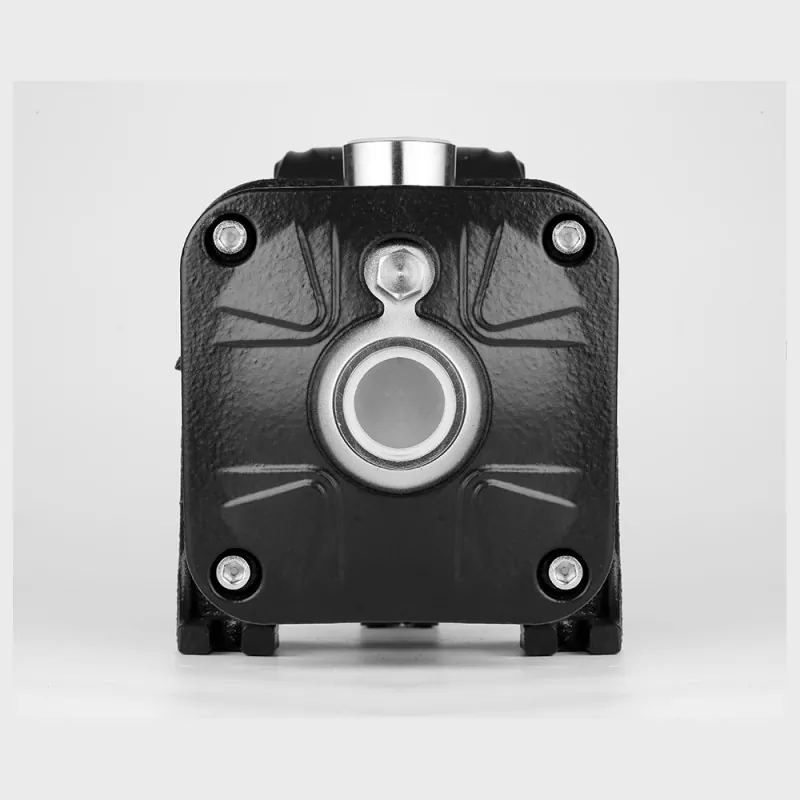

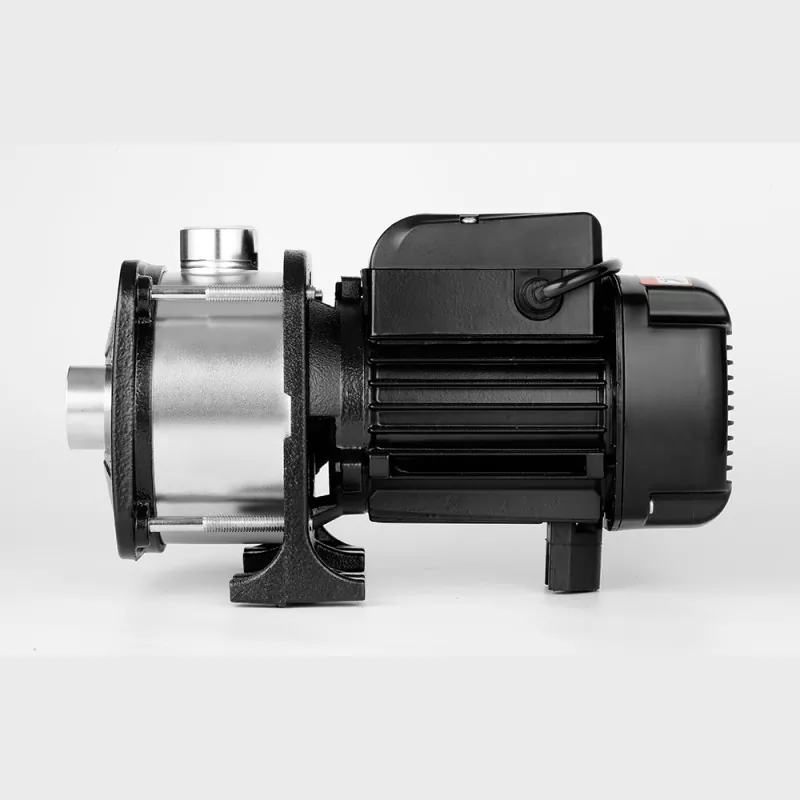

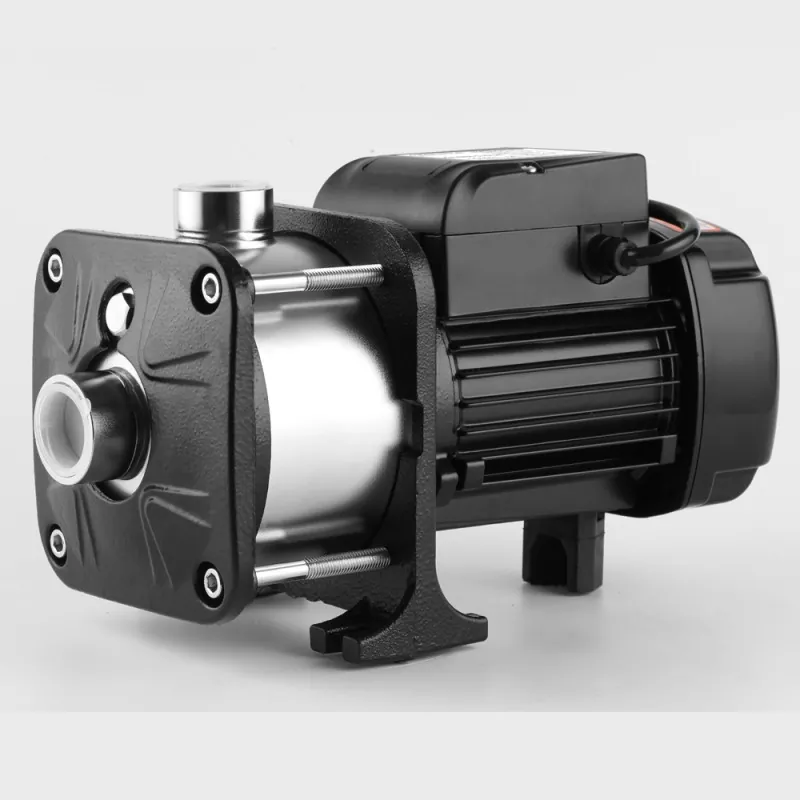

Bomba centrífuga multiestágio de cabeça alta

Esta bomba é feita de materiais de aço inoxidável de alta qualidade, garantindo um desempenho duradouro e sem ferrugem. Com seu design compacto, a bomba CHM-2 pode caber em espaços apertados e ainda fornecer uma vazão impressionante de até 3 m³/h.

Uma das características mais impressionantes desta bomba é o seu design multiestágio. Com quatro impulsores, o CHM-2 pode gerar alta pressão, tornando-o perfeito para aplicações que exigem bombeamento de alta pressão e altura manométrica elevada.

Características da bomba centrífuga multiestágio de cabeça alta:

- Feito de materiais de aço inoxidável de alta qualidade

- Design compacto com vazão de até 3 m³/h

- Design multiestágio com quatro impulsores para alta pressão e elevação de até 50 metros

- Fácil de instalar e operar com baixo nível de ruído e longa vida útil

- Perfeito para aplicações domésticas, de irrigação e comerciais de pequena escala

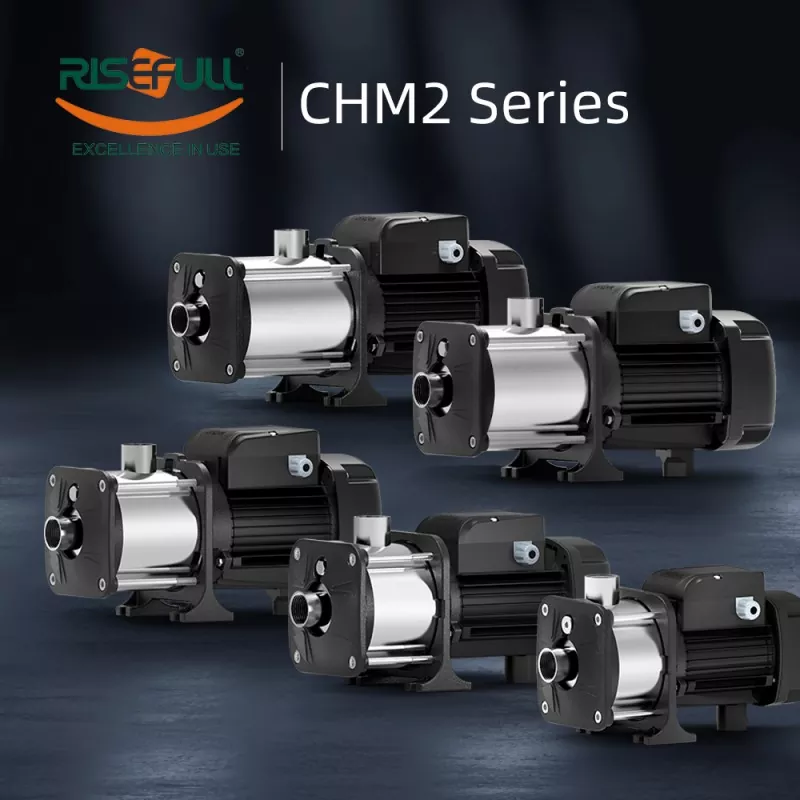

A bomba centrífuga horizontal de vários estágios de aço inoxidável da série CHM é um produto relativamente maduro no mercado atualmente, com estrutura compacta e funcionamento estável, baixo ruído operacional e eficiência de até 44-70%. Todos os componentes que passam água são feitos de aço inoxidável AISI304. É amplamente utilizado em

1. Sistema de resfriamento de ar condicionado e sistema HVAC

2. Tratamento de Água: Limpeza e Filtragem de Água

3. Sistema de abastecimento de água: Fornecimento de gasodutos e reforço de construção

4.  Indústria Pesqueira e Agricultura: Aquicultura, irrigação por aspersão agrícola e irrigação por gotejamento

Detalhes do produto

Dados de desempenho

Modelo	Poder kW	Fluxo máximo m³/h	Cabeça máxima m	Ponto avaliado (Fluxo @ Cabeça)	Impulsor Quantidade
CHM2-2	0.33	4.4	19.5	2m³/h@18m	2
CHM2-3	0.37	4.5	29.5	2m³/h@24m	3
CHM2-4	0.55	4.5	40	2m³/h@32m	4
CHM2-5	0.65	4.6	50	2m³/h@40m	5
CHM2-6	0.75	4.6	60	2m³/h@47m	6
CHM2-7	0.9	4.6	70	2m³/h@57m	7

Condição de trabalho

1. Temperatura do líquido: -15~105°c

2. Temperatura ambiente máxima: +45°C

3. Pressão Máxima: 10 Bar

4. Propriedades Físicas Médias:

● Água limpa ou líquido de água semelhante (sem fibra, suspende sólido≤3% e diâmetro≤2mm)

● Líquido anticongelante (componente principal: glicol)

● Líquido levemente corrosivo (PH 5-9)

● A borracha de vedação da bomba é EPDM (não pode ser usada para fornecer o ÓLEO MINERAL)

5. Se a altitude for superior a 1000 metros e a viscosidade do meio for superior à da água limpa, é necessário aumentar a margem da bomba d'água para evitar o superaquecimento do motor.

Não.	Componente	Material		Não.	Componente	Material
01	Parafuso	SUS201		20	Parafuso	SUS201
02	Parafuso de drenagem	AISI304		21	Suporte	HT200
03	Anel de vedação	EPDM		22	Rotor	Eixo de soldagem com AISI304
04	Tampa do corpo da bomba	HT200		23	Consequência
05	Corpo da bomba	AISI304		24	Cortiça em bobina	NBR
06	Porca de capa	AISI304		25	Motor
07	Manga de localização da fase final	AISI304		26	Placa Terminal	PBT
08	Difusor de entrada	AISI304		27	Caixa de terminais	PP
09	Impulsor	AISI304		28	Parafuso
10	Manga de eixo de aço de tungstênio	Aço de tungstênio		29	Capacitor
11	Difusor de Suporte	AISI304		30	Parafuso
12	Manga do eixo	AISI304		31	Guia de cabo	PP
13	Manga do eixo	AISI304		32	Suporte Inferior
14	Difusor	AISI304		33	Arruela de pressão
15	Difusor Oulet	AISI304		34	Contracapa	HT200
16	Selo Mecânico	Grafite +SIC		35	Fã	ABS
17	Anel de vedação	EPDM		36	Capa do ventilador	PP
18	Disco de revestimento	AISI304		37	Parafuso
19	Protetor contra queda	NBR
